THSINDE DIY Numérique LED 1Hz-50MHz Cristal Oscillateur Fréquence Compteur Compteur Testeur Kit Outil

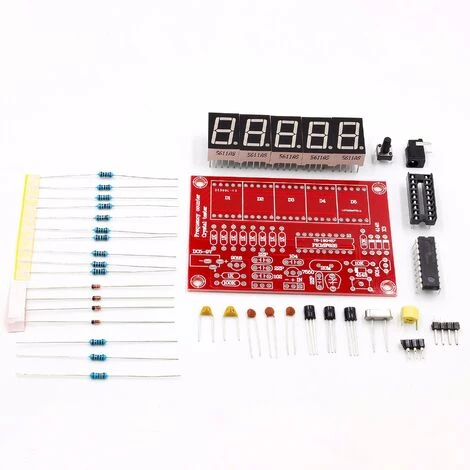

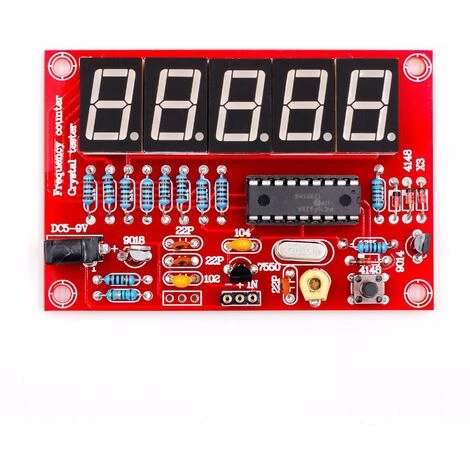

 Les « kits de bricolage » marqués dans le titre du produit sont tous des pièces détachées et doivent être soudés et assemblés. À des fins d’affichage, l’image principale du produit est l’image physique une fois la soudure terminée et l’image secondaire est toutes les pièces que vous recevrez, veuillez noter la distinction ;.

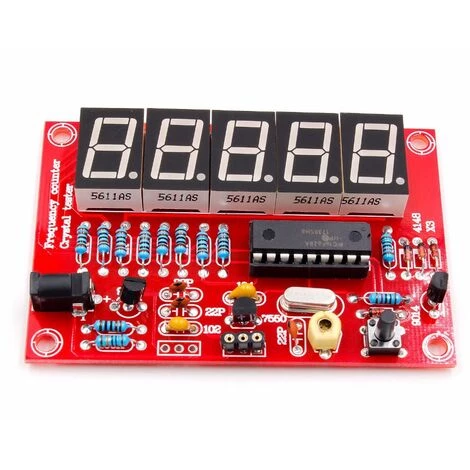

Ceci est un sur un PIC Fréquencemètre basé sur un microcontrôleur avec mesure à quartz et réglages de fréquence plus et moins programmables, affichage à tube numérique à cinq chiffres pour plus de commodité et d’intuition, le tout avec des composants enfichables simples, un circuit simple et facile à construire.

Caractéristiques du circuit.

Peut mesurer des fréquences dans la plage de 1 Hz à 50 MHz (1 Hz – 50 MHz).

Peut mesurer la fréquence d’oscillation des oscillateurs à cristal les plus courants.

< p>Résolution de précision 5 bits (par exemple, 0,0050 kHz, 4,5765 MHz, 11,059 MHz).

Gamme automatique sans commutation manuelle.

Paramètres de fréquence positifs et négatifs programmables pour les appareils de mesure tels que émetteurs et récepteurs radio.

Mode d’économie d’énergie sélectionnable qui L’affichage s’éteint automatiquement si la fréquence ne change pas de manière significative dans les 15 secondes.

Peut être alimenté par l’interface universelle USB 5V ou par une alimentation CC externe ou une pile 9V.

p> < p>Faible nombre de pièces, tous les composants sont directement enfichables pour une installation et une mise en service faciles.

Taille du circuit imprimé : 80 x 53 mm

Poids par jeu : 0,034 KG

Mesure du quartz (cristal 4M, 16M)

Mesure du cristal (cristaux 20M, 11.0592M)

Les cristaux 32.768KHZ ne peuvent pas être mesurés, les conditions de test sont que seuls les cristaux 4-20MHZ peuvent être mesuré, 48MHZ peut également être mesuré, mais comme il s’agit de cristaux de troisième harmonique, les cristaux de 48MHZ sont mesurés en changeant la fréquence fondamentale à 16MHZ comme indiqué ci-dessous.

Le schéma suivant montre les entrées 1HZ et 10KHZ.

Après la soudure, injectez le signal avec une source de signal standard et réglez le jaune Réglez le condensateur variable de manière à ce que la valeur affichée corresponde à la fréquence du signal. Vous pouvez utiliser notre générateur de signal pour le configurer. Si un signal standard n’est pas disponible, vous pouvez également calibrer directement avec un cristal de précision.

L’alimentation peut être fournie via un câble d’alimentation USB vers 3,5 mm ou en entrant directement 5-9 volts DC dans les pads – et + sont terminés.
