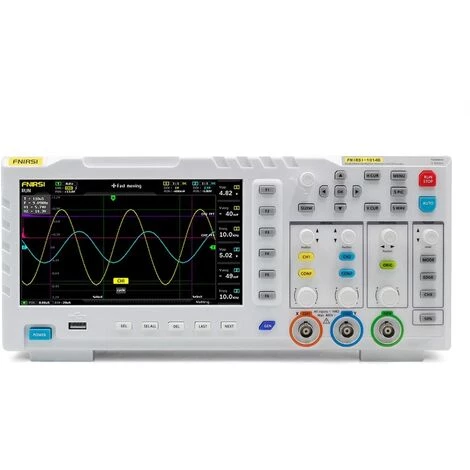

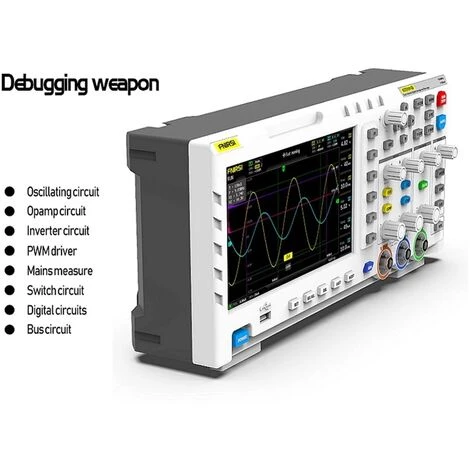

FNIRSI Générateur De Signal D’oscilloscope TFT LCD 7 Pouces Double Canal 100MHz * 2 Bande Passante 1GSa/s

La description:
FNIRSI-1014D est un oscilloscope et un générateur de signaux deux en un, le taux d’échantillonnage en temps réel est de 1GSa/s et avec une bande passante analogique de 100 MHz * 2, avec un écran TFT-LCD de 7 pouces, le module de protection haute tension intégré peut tolérer jusqu’à 400 V de tension continue sans se soucier de l’accident de brûlure de l’oscilloscope causé par la sonde non adaptée à 10x, dans le générateur de signal de fonction DDS et la sortie de hachage d’origine de l’industrie (@ 2. 5vpp), tout le pas de fréquence du signal est de 1hz, prend en charge 14 types de signal de fonction standard et un signal de hachage personnalisable, hachage Le dispositif de sortie capture tout ou partie des signaux complexes mesurés par l’oscilloscope en tant que signal de sortie du générateur de signaux, qui peut stocker jusqu’à 1 000 signaux de coupure personnalisés. Essayez-le, il ne vous laissera pas tomber.

Les caractéristiques:
Générateur de signal DDS intégré, prend en charge 12 types de signaux de fonction.
Fonction de signal de sortie de capture pouvant stocker jusqu’à 1000 signaux de capture.
Algorithme de décodage hautement intelligent ciblé, la durée de vie de l’encodeur est infinie et la fonction anti-brûlure intelligente, 1X peut supporter une tension allant jusqu’à 400V.
Avec une bande passante analogique de 100 MHz * 2 et un taux d’échantillonnage de 1 GSa/s (1X = 5 MHz, 10X = 100 MHz).
Écran couleur LCD TFT de 7 pouces avec une résolution de 800*480, des couleurs vives et un contraste élevé.
Plage de tension de mesure élevée : 1X peut mesurer 0~40V, 10X peut mesurer 0~400V.
Mesure jusqu’à 12 paramètres : VPP, VP, Vmax, Vmin, Vavg, Vrms, fréquent, devoir +, devoir-, temps +, temps-, période.

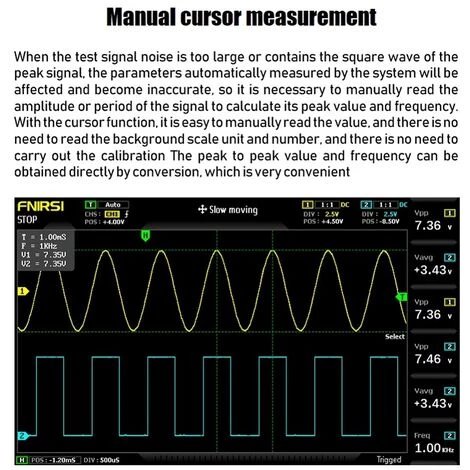

Fonction de mesure du curseur : Il est pratique de mesurer manuellement la période, la fréquence et la tension.
Fonction de déclenchement complet (simple, normal, automatique), et à tout moment, l’affichage de la forme d’onde (fonction STOP) est gelé.
Équipé d’un bouton AUTO à haute efficacité et d’une fonction de stockage de forme d’onde et de capture d’écran à un bouton.
Espace de stockage intégré de 1 Go, peut stocker jusqu’à 1000 captures d’écran + 1000 ensembles de données de forme d’onde.
Le puissant gestionnaire d’images de forme d’onde prend en charge la navigation par vignettes, la visualisation, la vue détaillée, le retournement, la suppression et le zoom avant, le zoom arrière, le panoramique, etc. des formes d’onde.
Équipé d’une interface USB, qui peut être connectée à un ordinateur pour partager ses captures d’écran avec l’ordinateur, ce qui est pratique pour une analyse secondaire.
La fonction d’affichage graphique de la figure de Lissajous peut être utilisée pour déterminer l’amplitude, la fréquence et le contraste de phase de deux groupes de signaux.
Fonction d’affichage FFT, peut analyser les caractéristiques spectrales du signal, la technologie de compression de la mémoire, l’écran de rafraîchissement de la forme d’onde ne scintille pas.
Avec la fonction de réglage de la luminosité de l’écran et la fonction de réglage de la luminosité de la grille d’arrière-plan, également facile à transporter.

Caractéristiques:
Matériau : ABS
Bande passante analogique : 100 MHz*2
Nombre de canaux : 2 canaux
Taux d’échantillonnage maximum en temps réel : 1GSa/s
Sensibilité verticale : 50 mV/div ~ 500 V/div
Plage de base de temps horizontale : 50S/div ~ 10nS/div
Tension de test maximale : 40 V (sonde 1X), 400 V (sonde 10X)
Profondeur mémoire : 240Kbit
Résistance d’entrée : 1MΩ
Précision ADC : 8 bits
Modes de couplage : AC/DC
Modes de déclenchement : Simple, Normal, Auto
Bord de déclenchement : bord montant/bord descendant
Tension de déclenchement externe 0 ~ 40 V
Ports d’extension : exportation d’images USB
Taille du boîtier: 340 * 140 * 70 mm / 13,4 * 5,5 * 2,8 pouces
Poids de l’emballage : 2 500 g / 5,5 lb

Emballage inclus:
1 hôte d’oscilloscope FNIRSI-1014D
2 sondes 100 MHz correspondantes (1X et 10X）)
1 * pince
1 x ligne de données USB
1 x manuel d’utilisation en anglais
