Fluke 1503 Contrôleur D’isolement

Caractéristiques

• Type de produit: Testeur, Contrôleur, Multimètre, Calibrateur, Instrument pour table de commande
• Catégorie: IV
• Mode: Numérique
• Courant: 0.2
• Poids: 500

Fluke 1503 contrôleur d’isolement Testeur d’isolement, idéal pour de nombreux dépannage, la mise en service et la maintenance préventive, car ils ont des tensions de test multiples. sonde à distance.

B Caractéristiques principales / B • Mesure d’isolement gamme de 0,1 Mà 2000 M?
• la tension d’essai d’isolation 500 V, 1000 V
• La sonde à distance des inspections répétitives plus facile, même dans les endroits difficiles d’atteindre des objets
• Détection des tests d’isolement de circuits sous tension à des tensions supérieures à 30 V, ce qui augmente la protection de l’utilisateur
• la décharge automatique de la tension capacitif pour la protection de l’utilisateur ajouté
• Mesure DC / AC: 0,1 V à 600 V
• Test de continuité (200 mA)
• Résistance 0,01… k 20.00?
• Mise hors tension automatique pour économiser la batterie
• Grand écran avec rétro-éclairage pour une lecture facile des valeurs mesurées
• Catégorie de surtension CAT IV 600 V pour une protection maximale de l’utilisateur

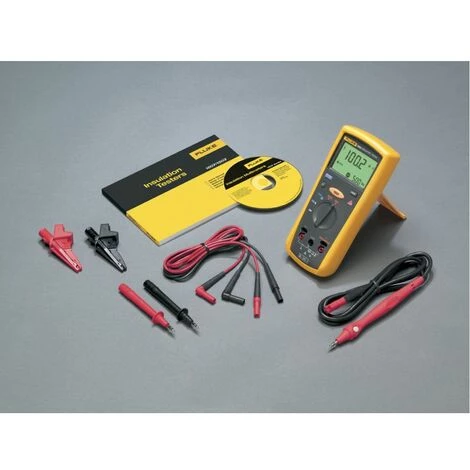

• sonde à distance, cordons de mesure, sondes et alligator clips inclus
• Préparé pour le support magnétique en option Fluke TPAK pour un fonctionnement sans mains
• Quatre piles alcalines AA (Neda 15 A ou IEC LR6) pour plus de 1000 tests d’isolement
•1 an de garantie

B Spécifications / B
mesure de la tension AC et DC
Précision Gamme 600,0 V
Résolution 0,1 V
50 Hz à 400 Hz ± (% v. Mw. + Points de comptage) ± (2% + 3)
L’impédance d’entrée 3 MO (nominal) 100 pF
taux de réjection de mode commun (1 kO asymétrique) 60 dB à DC, 50 Hz ou 60 Hz
Protection contre les surcharges 600 V rms ou DC
Mesure de la résistance au potentiel de la masse
Gamme / résolution 20,00 O 0,01 O
O O 200,0 0,1
2000 O 1,0 O)
20,00 0,01 kO kO
Précision (% v. Mw. + Points de comptage) ± (1,5% + 3)
Protection contre les surcharges 2 V rms ou DC
tension d’essai en circuit ouvert 4,0 V, 8 V
courant de court-circuit 200,0 mA
Spécifications pour le test d’isolation
Plage de mesure de 0,01 à 2000 MO MO
Tensions d’essai 500 V, 1000 V
Imprécision de la tension d’essai + 20% -0%
Courant de court-circuit 1 mA nominal
Décharge automatique Temps de décharge 0,5 seconde à c = 1 uF ou moins
Affichage pour circuit sous tension empêche le test si la tension externe avant 30 V
charge capacitive maximale opérable avec un maximum de 1 uF charge
Imprécision dans la mesure (+% V compteurs de trafic Mw..):
500 V ± (1,5% + 5)
1000 V ± (1,5% + 5) à 2000 MO, ± (10% + 3) par rapport à 2000 MO
Spécifications générales
Tension maximale sur un terminal: 600 V courant alternatif ou continu efficacement
Température de stockage -40 ° C à 60 ° C
plage de température de fonctionnement de -20 ° C à 55 ° C
Coefficient de température de 0,05 x (inexactitude spécifiée) par ° C à des températures de 18 ° C ou 28 ° C
Humidité relative
0% à 95% à 10 ° C à 30 ° C
0% à 75% à 30 ° C à 40 ° C
0% à 40% à 40 ° C à 55 ° C
vibrations aléatoires, 2 g, 5-500 Hz conformément à la norme MIL-PRF-28800F, classe 2 Instrument
Pare-chocs cas de 1 m de hauteur conformément à la norme IEC 61010-1 2e édition (test de chute de 1 mètre de hauteur, six côtés, plancher en chêne)
Compatibilité électromagnétique dans un champ à haute fréquence, avec 3 V / M est la précision = précision spécifiée (EN 61326-1: 1997)
catégorie de surtension de sécurité conformément à la norme ANSI / ISA 82.02.01 (61010-1) 2004, CAN / CSA-C22.2 NO. 61010-1-04 et IEC / EN 61010-1, 2e édition: CAT IV 600 V
Certificats selon la norme CSA CSA / CAN C22.2 61010,1-04. TUV selon la norme IEC / EN 61010-1 2e édition
Alimentation Quatre piles AA (NEDA 15A ou IEC LR6)
test d’isolement de vie de la batterie: Testeur d’isolement peut effectuer au moins 1000 tests d’isolement avec des piles alcalines à la température ambiante. Ce sont des tests standard de 1000 V à 1 MO avec un rapport cyclique de 5 secondes et 25 secondes.
Mesure de la résistance: Plus de 2500 mesures de résistance à la température ambiante avec de nouvelles piles alcalines. Ce sont des mesures standard de 1 O avec un rapport cyclique de 5 secondes et 25 secondes.
Dimensions (L x W x T) x 5,0 x 10,0 cm 20,3
Poids 550 g
IP 40
Altitude de fonctionnement 2000 m CAT IV 600 V, 3000 V CAT III 600 m
Non-fonctionnement (stockage): 12 000 m
Surcharge entre 110% de la superficie
